KEIm-A5E(A3C)SoM Mini 製品紹介
製品外観

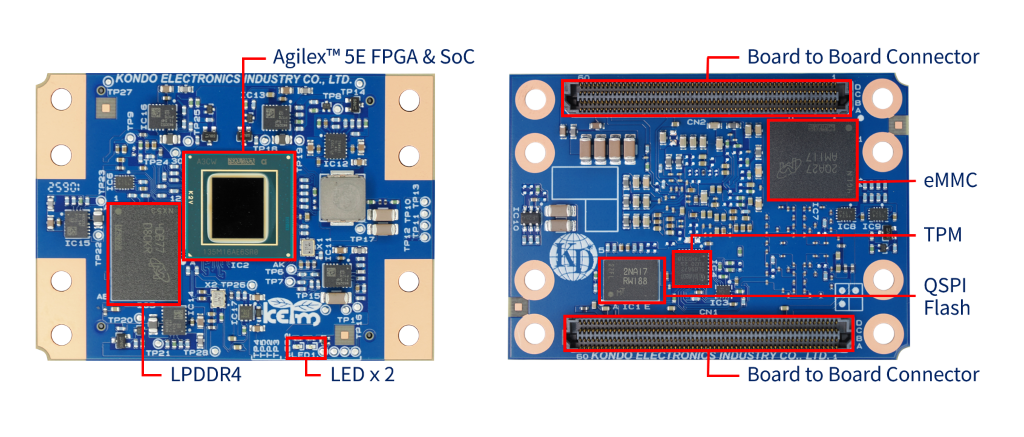

レイアウト

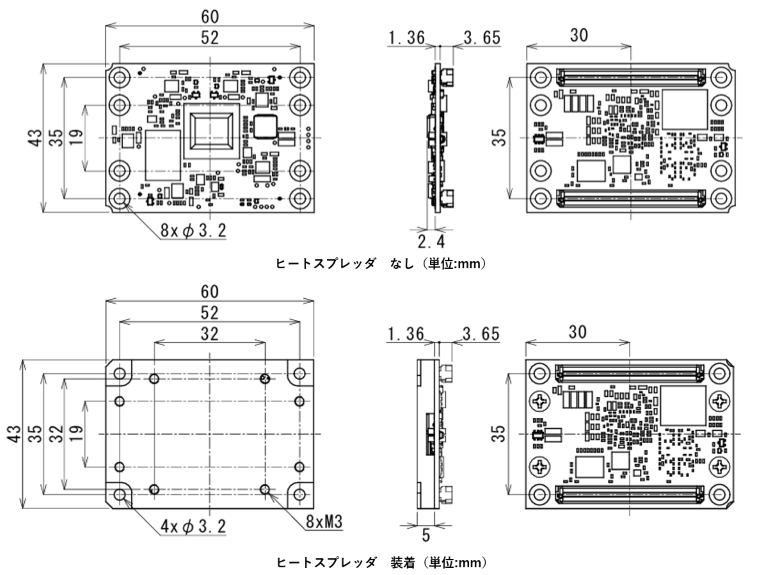

外形図
仕様一覧
SoC FPGA
| Agilex™ 5／3 FPGA & SoC | |
| Device | Agilex™ 5 E-Serises 又はAgilex™ 3 C-Series M16A パッケージ ・A5E 028B/013B/008B ・A3C 100/135 標準品はA5E 013B (その他のデバイスはカスタム対応) |
| Processor | Agilex™ 5 E-Serises搭載モデル ・Dual-core Arm Cortex-A76 最大 1.4GHz ・Dual-core Arm Cortex-A55 最大 1.25GHz Agilex™ 3 C-Serises搭載モデル ・Dual-core Arm Cortex-A55 最大 800MHz |
| Logic elements | Agilex™ 5 E-Serises搭載モデル ・最大282,256 LEs (標準モデルのA5E 013Bは138,060 LEs) Agilex™ 3 C-Serises搭載モデル ・最大135,110 LEs |
Peripheral
| Memory | 4GByte 32bit LPDDR4 SDRAM |
| Storage | 32GB eMMC |
| Configuration ROM | 1Gbit QSPI Flash |
BtoB Connector
| 240pin BtoB Connector x2 | |
| Connector | ADF6-60-03.5-L-4-2-A-TR (Samtec) |
| FPGA HSIO | 最大120 (内24ピンは1.1V固定) |
| FPGA HVIO | 最大 40 |
| Transceiver | Agilex™ 5 E-Serises搭載モデル ・17Gbps トランシーバ 最大8ch (標準モデルのA5E 013Bは 4chのみ) Agilex™ 3 C-Serises搭載モデル ・12.5Gbps トランシーバ 4ch |
| Communication I/F | I2C, UART, ULPI, RGMII, GPIO, JTAG |
| Debug I/F | JTAG |
General specificatione
| Power supply | +4.7V～13.2V |
| Operating temperature | -40~85℃ |
| Dimentione | 60ｍｍ x 43mm |
開発環境

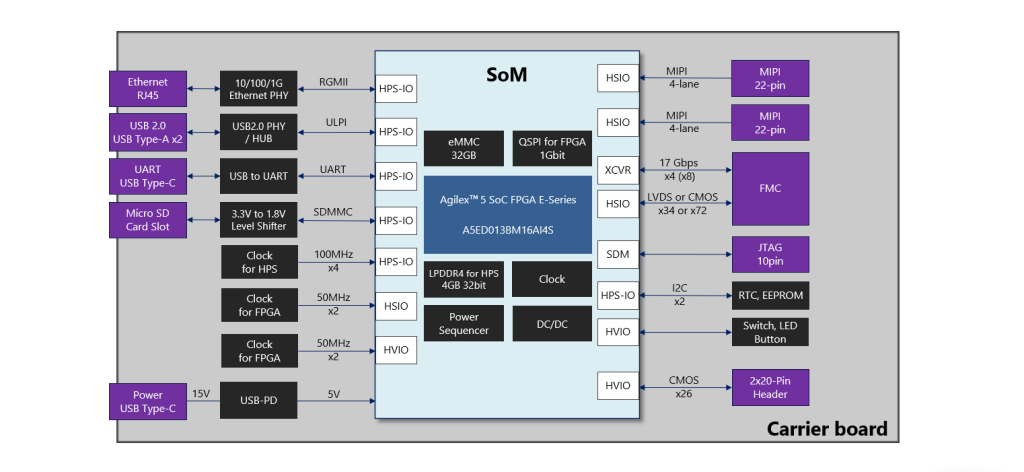

Sulfur-Mini Block Diagram

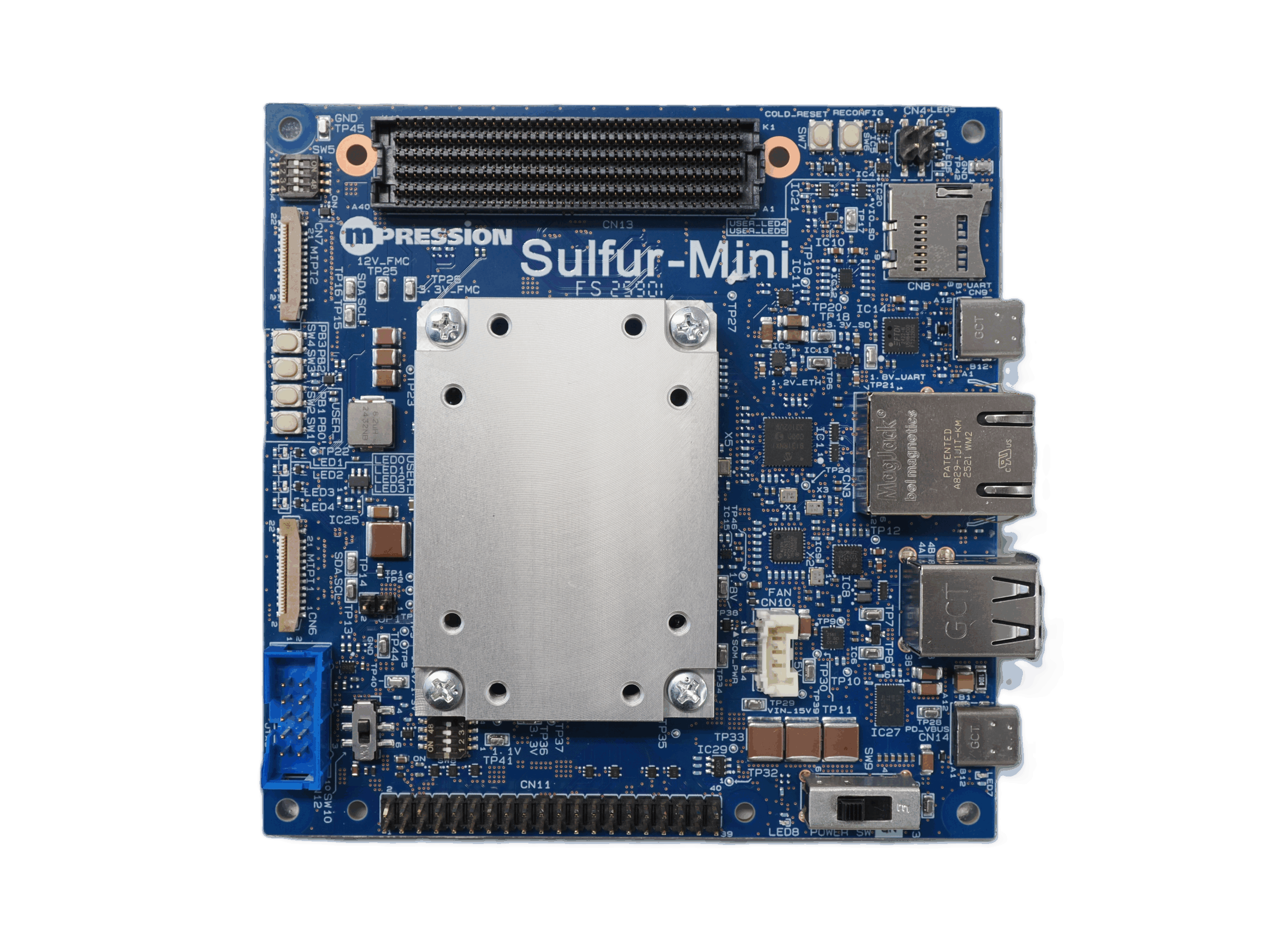

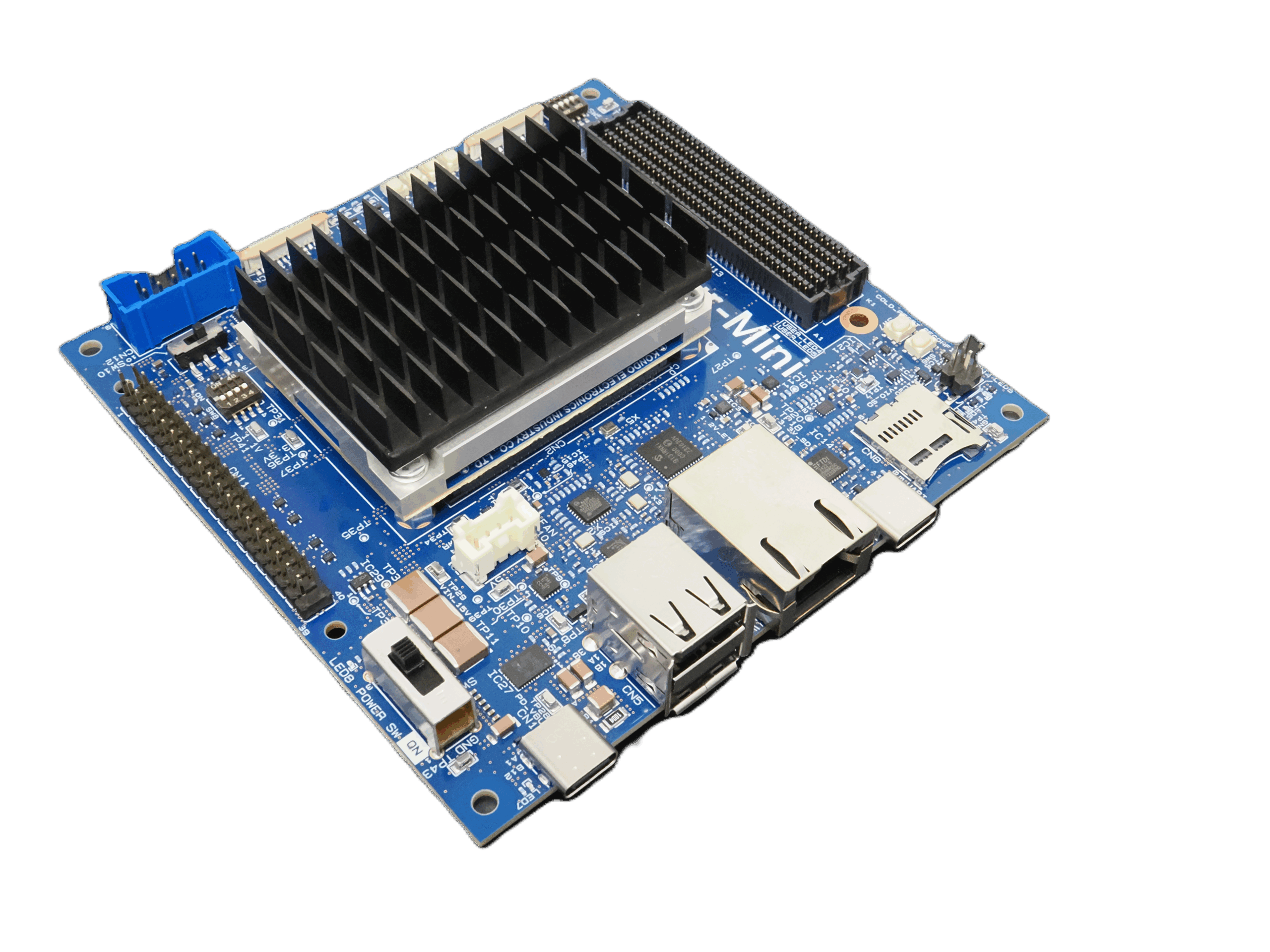

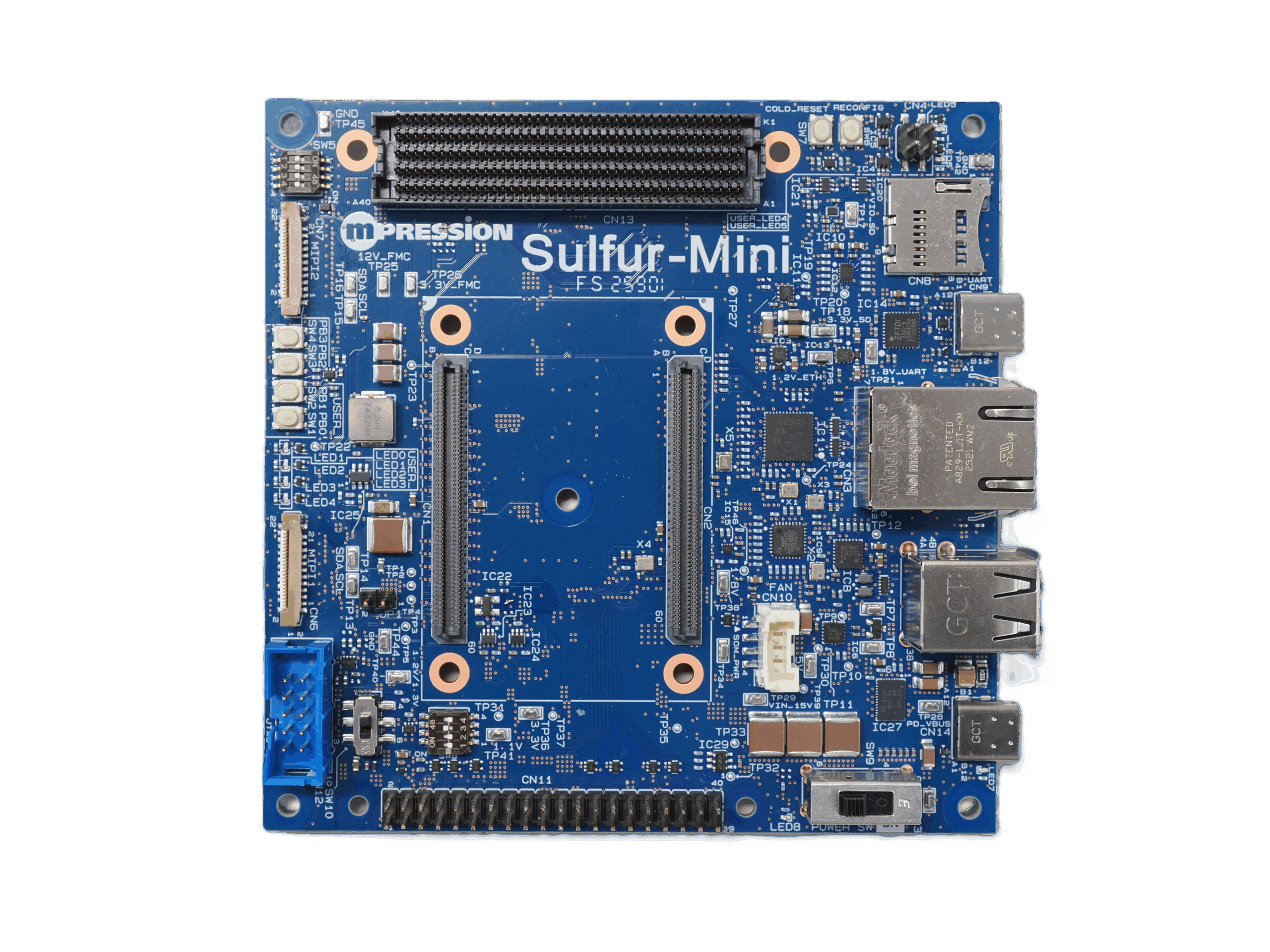

| SOM開発キット「Sulfur-Mini」 | |
| SOM | KEIm-A5E(A3C)SoM Mini |
| Ethernet | RJ45 (10/100/1000Base-T) |
| USB2.0 | USB Type-A x2 |
| UART | USB Type-C (USB serial) |
| Expansion | FMC x1, 2×20-Pin Header |
| JTAG I/F | JTAG10 ピン (インテル® FPGA ダウンロード ケーブル II 対応) |
| Others | LED x4, Push Switch x4, Dip Switch x4, RTC, EEPROM |
| Power Supply | 15V through USB-PD |
| Dimensions | 110 x 110 mm (突起物含まず) |
| Operating temperature | 0～+40°C |
※Sulfur-Miniは、KEIm-A5E(A3C)SoM Miniと各種外部インターフェースを搭載したキャリアボードをセットにした開発プラットフォームです。
技術サポート
データシートおよびリファレンスデザイン
製品カタログ（作成中）
リファレンスデザイン（作成中）
をダウンロードから提供予定です。
製品マニュアル
SoMと開発キットのマニュアル（作成中）
をダウンロードから提供予定です。
